Les modes de transmission
Par Pascal VA2PV et Martin VE2BQA
Les modes de transmission sont à la base des communications radio. Leur
compréhension est très importante. Souvent vous entendez des gens dire
"sur la bande AM" en faisant allusion aux stations commerciales dans le
LF ou encore de "la bande FM" en faisant allusion aux stations commerciales
dans le VHF. Cette allégation est totalement fausse. Le AM (MA en français)
et le FM (MF en français) sont des modes de transmission et non pas une bande
(plage de fréquence). Ceci vient du fait que les stations commerciales dans
le LF utilisent tous le mode de transmission AM et que dans le VHF, ils
utilisent tous le mode FM. Ceci n'est qu'un standard établi, car en réalité
on peu faire du FM dans la bande LF ou vice versa. Voici les différences
entre les modes de transmission ainsi que leur particularités. Un mode de
transmission ne sert qu'a transporter un signal audio sur une fréquence.
La modulation d'amplitude (AM)
Comme son nom le dit, dans ce type de modulation nous modifions l'amplitude de
l'onde porteuse selon le signal audio modulé. Ce type d'émission est principalement
utilisé sur le 11 mètres (CB). Il existe cependant un groupe d'utilisateur très actif
sur 80 mètres. Ils opèrent un réseau régulièrement à 3885 KHz.

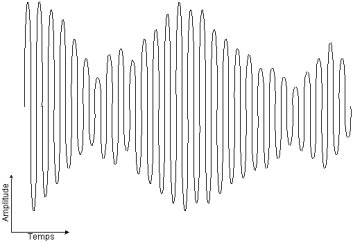

Voici un graphique montrant la modulation d'amplitude sur un oscilloscope :
Caractéristiques :
Le son n'est pas toujours représentatif de la voix, les bases fréquences sont plus présentes.
Il faut être très vigilant afin de ne pas surmoduler (ne pas excéder 100%) car le AM prend une très grande largeur de bande.
Le signal audio modulé se trouve à créer l'enveloppe de l'onde. C'est celui ci qui définit les crêtes et les creux dans l'onde
La modulation de fréquence (FM)
Comme son nom le dit, dans ce type de modulation nous modifions la fréquence selon le
signal audio modulé. Ce type d'émission est principalement utilisé sur les bandes VHF
en montant. Elle permet d'offrir une bonne qualité audio lorsque la largeur de bande
est augmentée.

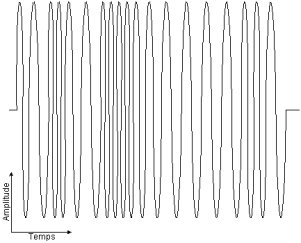

Voici un graphique montrant la modulation de fréquence sur un oscilloscope :
Caractéristiques :
Le signal transmit possède la même amplitude peut importe le niveau de signal audio lancé dans le micro.
Il faut faire attention au brouillage car en FM nous avons la possibilité de changer la largeur de bande et par conséquent, la qualité du signal. Il est donc conseillé d'utiliser que la largeur de bande requise à notre signal. Voila pourquoi la réglementation radioamateur vous indique dans quel plan de fréquence vous pouvez l'utiliser afin de respecter la largeur de bande prescrite.
La modulation à bande latérale unique (BLU ou SSB en anglais)
Il existe deux types de modulation SSB (Single Side Band ou BLU pour Bande Latérale
Unique), le LSB pour Lower side band (Bande latérale unique inférieur) et le USB pour
Upper side band (Bande latérale unique supérieur).
Le SSB est en fait un dérivé du AM. En fait, le signal SSB est obtenu lorsque l'on
filtre la bande latérale supérieure et lorsque l'on extrait la porteuse de l'ensemble.
Ainsi, seul l'amplitude de la bande latérale inférieure demeure. Pour le signal USB,
le même principe s'applique mais en filtrant la bande latérale inférieure. Ainsi le
USB verra seulement l'amplitude de la bande supérieure transmit.

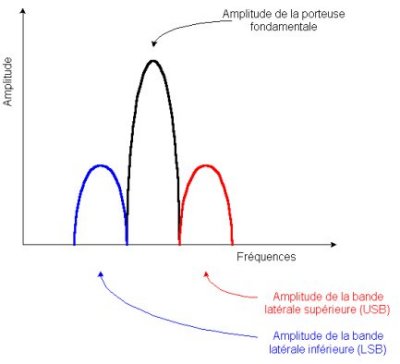

Voici un graphique montrant le spectre de la modulation AM ainsi que les deux
bandes latérales :
Caractéristiques :
Le son n'est pas toujours représentatif de la voix, si vous n'êtes pas directement sur la fréquence, la voix reçue sera plus haute ou plus base. Dépendamment si vous êtes en USB et que vous descendiez en fréquence, la voix sera plus haute et si vous montiez elle sera plus base. Dans le cas du LSB, si vous montiez la voix sera plus haute et si vous descendiez en fréquence la voix sera plus base.
Le SSB occupe la moitié de la largeur de bande du AM, ainsi, il est possible d'avoir plus de station dans la même plage de fréquence d'un signal AM. Ce type d'émission est le plus utilisé chez les radioamateurs, surtout sur les bandes HF.
La porteuse AM étant supprimée le SSB à la propriété d'avoir aucun signal tant et aussi longtemps qu'on ne module pas le signal. C'est-à-dire que lorsque vous êtes en transmission, si vous ne parlez pas, vous ne transmettez pratiquement rien. Il y a donc une économie d'énergie à utiliser le SSB. Ceci ménage votre appareil et vos blocs d'alimention, c'est l'idéal avec un amplificateur.
Le CW ou onde entretenue (Continuous Wave)
Ce type de modulation est utilisé pour la transmission du code morse. Il s'agit
d'une porteuse constante qui est simplement transmit ou non. À l'aide d'une clé
(manipulateur morse) nous pouvons donc contrôler le transmetteur. Une petite
transmission représente un . (dit) et une plus longue un - (dah). Le son de 800hz
(ou autour de 800Hz) que l'on entend et qui est si caractéristique au morse que
l'on connaît est généré à la réception du signal. Un petit oscillateur vient injecter
une petite tonalité à la porteuse lors de la réception afin de permettre au gens de
bien décoder le message selon le code morse.

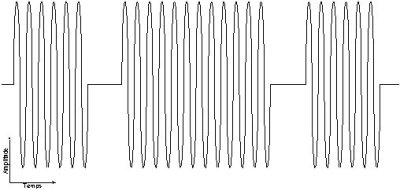

Voici un graphique montrant le CW sur un oscilloscope :
Caractéristiques :
|
