Les éléments d'une station HF
Par Pascal VA2PV

Voici les éléments possibles pour une station HF ainsi que sa position schématique dans la station.

Le radio ("transceiver" / émetteur - récepteur)

L'équipement le plus essentiel à une station HF est le radio, de plus cet équipement est aussi le plus dispendieux. Donc, son choix est très important. Voici quelques modèles les plus populaires. Certains de ces modèles sont discontinués par contre, ils sont souvent disponibles sur les puces . Vous avez tout de même la liste des radios HF fabriqués par les trois grands fabricants depuis les 10 dernières années. Pour voir leurs photos, consultez ce site RigPix.

Icom	Kenwood	Yaesu
IC-756 pro II	TS-2000	FT-1000MKV
IC-746 pro	TS-870	FT-1000 Field
IC-718	TS-570	FT-920
IC-706MK2	TS-50	FT-847
IC-756 pro	TS-950SDX	FT-840
IC-756	TS-850SAT	FT-897
IC-746	TS-450SAT	FT-817
IC-781	TS-440SAT	FT-1000D
IC-775	TS-140	FT-990
IC-751		FT-890
IC-735		FT-900
IC-725

ATU (Antenna tuner unit / syntonisateur d'antenne)

Le syntonisateur d'antenne n'est pas essentiel à une station HF, par contre, il ajoute de la flexibilité à la station. Afin d'enrailler définitivement la confusion par rapport à l'utilisation de cet équipement, il est important de mentionner que ce type d'appareil vous permet seulement de protéger votre radio d'un SWR élevé. Il sert également à corriger votre antenne afin de laisser croire un "match" parfait à votre radio. Jamais il n'augmentera votre performance. Si l'antenne ne résonne pas elle ne résonnera pas plus après l'avoir syntonisé avec un ATU. Par contre, l'avantage que procure cette unité est très importante. Si vous êtes sur 80 mètres et que votre antenne à un SWR (TOS = taux d'onde stationnaire ou SWR = Standing Wave Ration) en dessous de 1:5 sur 100 khz et que vous vouliez communiquer à l'extérieur de cette plage l'ATU protègera votre RIG (RIG = votre radio), de plus, il empêchera que votre appareil coupe votre puissance émise car il se protège du SWR. Voila pourquoi certain radioamateur croient que leur antenne est plus efficace avec un ATU. La seule chose qu'elle fait c'est faire croire la perfection à votre radio et de cette façon, il sort toute la puissance. Il faut noter que les ATU sont souvent inclus dans les appareils. Ceci est une des premières questions à poser à votre vendeur de radio (usagé ou neuf) si l'ATU est incorporé. Tous les ATU incorporé aux appareils sont de type syntonisation automatique. Ne vous en faite pas, vous pouvez vous procurer des ATU externe manuels à peu de frais. Il existe également des ATU de plus grande puissance pour ceux qui possède des amplificateurs linéaires. Veuillez noter que la plupart des gros signaux entendus sur le HF n'utilisent pas d'ATU. Une antenne résonante et parfaite est la meilleure solution. Par contre, en posséder un est un atout, par exemple lorsqu'il y a du verglas, de la pluie, de la neige, les variations peuvent être corrigé par cette instrument fort pratique.

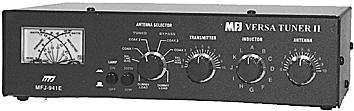

Voici une photo d'un modèle populaire d'ATU externe :

TOS mètre (SWR meter)

Un TOS mètre est sûrement l'une des pièces les plus importantes de votre station, la plupart des RIG de nos jours ont des TOS mètre intégrés. Cet instrument de mesure vous permet de monitorer en temps réel le comportement de vos antennes afin de détecter rapidement tout changement qui pourrait affecter vos conditions d'opération. Les éléments qui risque de changer le plus souvent de condition sont justement vos antennes car elles sont à la merci des intempéries. Dans la partie technique, vous trouverez de l'information supplémentaire sur le SWR / TOS.

Veuillez noter que les ATU externes servent de TOS mètre également. Vu que cet équipement vous permet de syntoniser le SWR elle doit aussi vous l'indiquer.

Voici une photo d'un TOS mètre externe :

Bloc d'alimentation (power supply)

Le bloc d'alimentions devient essentiel lorsque votre RIG fonctionne à une tension de 13.8 Volt. La plupart des RIG ont besoin d'un bloc d'alimentation et ceci est dû au fait qu'il est plus pratique durant les situations d'urgence de trouver de l'énergie pour alimenter l'appareil. Également, ceci réduit le prix des appareils et ainsi vous pouvez acheter un bloc d'alimentation qui vous servira pour tous vos équipements. Voila l'importance d'en acheter un bon dès le début. Même si vous n'avez pas besoins d'un 20 ampères continu en débutant, vous devriez toujours acheter un bloc d'alimentation égal ou supérieur à cette capacité. Car la plupart des RIG HF ont une puissance de sortie de 100 Watts, si on inclus aussi la consommation du circuit du receveur et les autres circuits, vous avez alors besoin d'un minimum de 20 ampères.

Voici une photo d'un bloc d'alimentation de 20 ampères :

Low pass filter, LPF (filtre passe bas)

Dans certain cas il est nécessaire d'installer un filtre passe bas (low pass filter) afin de supprimer les harmoniques non voulues supérieures à 30 Mhz. On appelle une harmonique un signal qui est généré par une fréquence fondamentale au double, triple, quadruple, etc. de cette fréquence. Par exemple, un signal transmis à une fréquence de 3.500 Mhz générera un signal harmonique à 7.000 Mhz de plus faible intensité et un autre à 14 Mhz encore de plus faible intensité, etc. Ce filtre atténuera ce phénomène de l'ordre de 60 à 70 dB (Voir l'explication d'un dB dans la page technique). Vous pouvez installer également un filtre passe haut (high pass filter) directement à l'entré d'un téléviseur, celui-ci atténuera les fréquences harmonique inférieur à 30 Mhz.

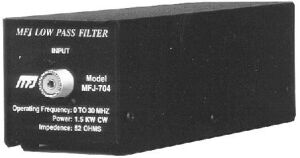

Voici une photo d'un filtre passe bas :

Amplificateur linéaire

Il y a plusieurs avantages de posséder un amplificateur, en voici quelques uns :

• Un bon signal es toujours plus plaisant à écouter car c'est plus reposant pour les oreilles à entendre que du bruit.

• Un bon signal augmente les chances de succès sur le DX, plus intéressant pour eux. (nous n'avons pas besoin de dire 30 fois CQ DX pour faire un contact !)

• Un bon signal vous permet de percer à travers les "pills up" (lorsque plusieurs station appellent une station DX rare. Tous le monde parle en même temps) l'amplificateur vous donne l'extra de puissance afin d'être entendu malgré tout le QRM .

ATTENTION : Posséder et utiliser un amplificateur requiert des connaissances avancées afin de ne pas créer de brouillage, sinon vous pourriez nuire à l'image des radioamateurs si vous ne l'utilisiez pas de façon convenable. Vérifiez auprès d'un radioamateur plus expérimenté avant d'installer et d'opérer un amplificateur. Attention également à la tension de ces engins, il ne faut jamais ouvrir le boîtier d'un amplificateur à moins d'avoir les connaissances et les compétences pour le faire. De plus, si vous utilisez un amplificateur de la mauvaise façon vous pourriez détruire l'équipement et ce très rapidement le rendre dans une mauvaise condition. À vous de faire preuve de professionnalisme. Assurez-vous également de respecter la limite de puissance de votre licence.

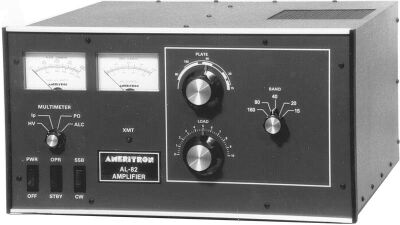

Voici une photo d'un amplificateur linéaire HF à tube :

Antennes

L'antenne est sûrement l'élément qui fera le succès de votre station, c'est-à-dire c'est elle qui fera rayonner votre signal, vous pouvez avoir le meilleur radio mais sans une bonne antenne vous n'irez nul part. Il existe beaucoup de type d'antenne mais voici les 3 configurations les plus utilisés.

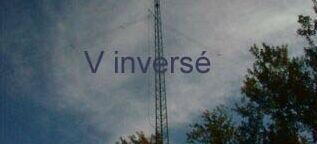

L'antenne dipôle (horizontal, vertical ou en V inversé)

Ce type d'antenne est surtout utilisé sur les basses fréquences (le 40, 80 et 160 mètre) car sa construction est la moins coûteuse et la dimension de ces éléments lui permettre d'atteindre la longueur nécessaire à la résonance. Très peu dispendieux car elle est fabriqué de fil.

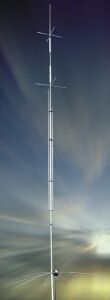

L'antenne verticale

Ce type d'antenne est également peut coûteuse à fabriquer et elle offre une plus grande performance à longue distance dû au fait qu'elle a un angle de rayonnement plus bas. De plus, elle prend beaucoup moins d'espace qu'une dipôle ou d'une Yagi. Par contre, elle est beaucoup plus sensible aux bruits. Il existe plusieurs type de vertical commerciale multi-bande, attention aux coûts élevés pour ces type d'antenne.

L'antenne de type Yagi (directionnel / Beam)

Ce type d'antenne est le type idéal pour les contacts DX, elle vous permet de concentrer votre signal dans une direction. Un peu comme une lampe de poche, vous remarquerez qu'elle concentre la lumière dans la direction demandée. Ce type d'antenne est beaucoup plus coûteux car elle nécessite des matériaux plus robuste et un moteur de rotation (rotor) vous sera nécessaire car elle devra être tournée afin d'obtenir le résultat escompté dans diverses directions. Elles ont en plus la propriété d'atténuer les signaux qui ne sont pas dans la direction voulue. En passant, M. Yagi Uda fut l'inventeur de ce type d'antenne.

Les antennes sont très complexe et nous vous encourageons à les étudier et les comparer. Consultez notre section technique pour des détails sur les types d'antennes.

Clé et manipulateur CW (morse)

Vous vous dites sûrement pourquoi un manipulateur cw ? Hé bien oui, ceci existe encore, pour la simple raison qu'en situation d'urgence si vous opéreriez à faible puissance vous auriez beaucoup plus de chance de réussir à contactez quelqu'un en CW qu'en phonie. Un "tone" est beaucoup plus audible qu'une voix lointaine dans le bruit. De plus, plusieurs opérateurs y tirent toujours beaucoup de plaisir à utiliser ce mode. Vous n'avez qu'à écouter dans le bas des bandes HF pour comprendre.

La clée iambique (paddle)

Il y a plusieurs types de manipulateurs cw, le type le plus populaire est le "paddle". Avec l'aide d'un "keyer" électronique vous pouvez générer des "dit" ou des "dah" à une vitesse précise de façon répétitive. Certain RIG possède déjà un "keyer" interne. Par contre, si vous êtes débrouillard en électronique vous pouvez facilement vous en construire un ou encore en acheter un sur le marché déjà fabriqué.

La clef droite

Il s'agit du modèle le plus commun et le plus pratique, par contre, il est difficile de transmettre à plus de 20 mots par minute avec cet instrument à cause de la manipulation de la clé. C'est le moins dispendieux et le plus versatile, toute station devrait en avoir un sous la main.

Agencement de tous les éléments

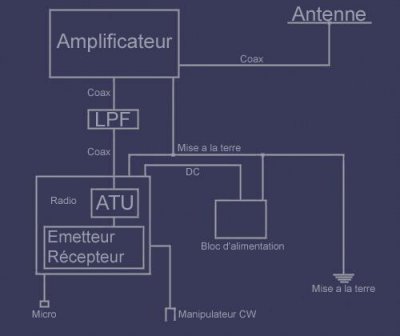

Voici l'ordre dans lesquels ces éléments devrait être installé :

Bonne chance et surtout n'oubliez pas de vous informer auprès d'un amateur plus expérimenté si vous avez des doutes sur votre installation.
