Le FSTV ou la télévision amateur (ATV)
Par Gilles VE2GC

Pour débuter...

Il y a presque 3 ans déjà, j’avais écris un article dans le Circuit concernant la Télévision Amateur. On y parlait des définitions de A5 et de F5, des différences entre le SSTV, FMTV et le FSTV. Je n’ai pas l’intention de reprendre l’article au complet mais seulement de vous rappeler que A5 signifie qu’il est permis de faire des transmissions sur 430.000Mhz et plus haut en vidéo avec modulation d’amplitude pour l’image et FM pour le son. La largeur de bande requise est de 6Mhz, dont 4.5 Mhz entre la porteuse vidéo et la porteuse audio.


Ce mode de communication est utilisé ici dans la région de Québec depuis l’automne 1979. Au début, ces expériences se faisaient en simplex à 439.25 Mhz, mais peu après ce temps, certains amateurs du club se sont groupés pour élaborer un projet de relais vidéo, de sorte qu’en Juin 1981, les premières images furent captées et transmises via la répétitrice, le tout en couleur bien sur ! Ce relais est toujours bien en vie depuis ce temps et offre 24 heures sur 24 la possibilité de communiquer via ce moyen à ceux qui le désirent. La figure suivante montre le "Test Pattern".


Vous me direz que c’est facile à dire, mais que la majorité des amateurs n’a pas ce qu’il faut pour vivre ces expériences. Détrompez-vous chers collègues car vous avez tout en main (ou presque...) pour capter des images A5 sur votre téléviseur maison et vous l’ignorez peut-être. Regardez la prochaine Figure :


Utilisez votre TV, branchez-y une antenne UHF si possible, sur votre TV et syntonisez le canal 59. Si vous n’avez pas d’antenne UHF, ne paniquez surtout pas. Fabriquez-vous en une avec 2 bouts de fil no.10 ou 12 de 6 pouces et faites un dipôle vertical et de là, le miracle, vous y verrez peut-être quelqu’un en train de jaser d’antenne ou autre.

Pour ce faire,faut-il qu’il y ait quelqu’un qui transmettre et à quelle fréquence ? là est toute l’énigme !

L’amateur qui est équipé pour faire de l’ATV, transmet à 434.000 mhz. Ce signal est capté par le répéteur qui le retransmet à 1250 MHz. Vous n’êtes pas obligé de capter l’image à 1250 MHz avec convertisseur et antenne spéciale à cet effet, mais vous pouvez capter le signal à la sortie de l’amateur qui transmet à 434,000 MHz. Pour capter cette image, syntonisez votre TV au canal 59. Ce canal 59 est justement à 434.000 MHz. Si vous avez une vieille TV sans convertisseur intégré, passez par votre magnétoscope, sinon votre cas est désespéré. Évidemment, le tout nécessite que vous soyez en ligne avec l’antenne émettrice de l’amateur en question car tous utilisent des antennes directionnelles.

Tout ça pour dire, n’ayez pas peur d’essayer et d’expérimenter dans ce milieu, car vous avez ce qu’il faut pour capter des images avec peu de moyens. Contactez un amateur d’ATV et demandez-lui de diriger ses antennes dans votre direction et de transmettre des images. De là essayez, et vous serez surpris. Certains me disent à l’occasion "Aie Gilles ! je t’ai vu hier au canal 59" et ils ne sont pas amateurs !

Vos premiers essais sont fait ?

Si l’expérience ne fut pas concluante,il ne faut surtout pas abandonner car Paris ne s’est pas construit en une seule journée comme le veut le dicton. Entrez en contact avec des confrères qui font de l’ATV pour poursuivre vos explorations dans ce milieu et encore une fois essayez !

Pour continuer nos réflexions sur la télévision amateur, Industrie Canada stipule que tout amateur ayant son certificat de base peut faire des émissions vidéo en UHF. Il n’est donc pas nécessaire d’avoir d’autorisation spéciale à cet effet,donc tout le monde peut en faire.

La première chose à faire est d’expérimenter le côté réception. Une fois cette étape franchise, vous pourrez décider si vous aimez ça suffisamment avant de poursuivre et de vous équiper du côté transmission. Nous avons vu plus haut qu’il est relativement facile de capter des images en simplex avec votre téléviseur et une antenne UHF. Donc inutile de revenir sur le côté réception.

La partie la plus délicate, financièrement parlant, est du côté transmission. Si vous voulez à tout prix transmettre des images, la solution la plus simple est de se procurer un transmetteur vidéo et une antenne UHF et le tour est joué. Un transmetteur vidéo neuf de type PC Electronic coûte environ $500.00US, ce qui est quand même assez onéreux étant donné que cet appareil ne sert qu’à faire du vidéo et sur une seule bande. Vous pouvez d’autre part vous en procurer un usagé en surveillant les occasions au besoin pour la moitié du prix environ soit $250.00 canadien, ce qui est pas si mal.

Pourquoi PC Electronic ? Car c’est le modèle le plus populaire et le plus utilisé. Le figure suivante donne un aperçu de son allure. Cette photo fut prise lors d’une journée d’activités à l’Ancienne-Lorette alors que le CRAQ avait été demandé pour offrir des images en direct pour le service de police.


Si vous commandez cet appareil, vous spécifiez simplement la fréquence d’opération,donc 434.000 MHz pour Québec. Cet appareil contient en même temps un convertisseur UHF intégré pour capter les fréquences simplex. Donc c’est un appareil complet (transceiver). Sa puissance de sortie est de 10W non modulé, donc 4 à 5 W modulé. Il existe plusieurs autres appareils de même type de fabricants différents et leurs prix sont comparables.

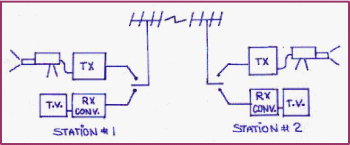

Voyons maintenant la façon dont se déroule un échange vidéo en simplex.


La dernière figure parle d’elle-même, ou plutôt imaginons que vous parlez sur le 2 mètres en simplex étant donné que tous sont familiers avec ce type de communication. Eh bien en vidéo, c’est le même phénomène, la seule différence est que les amateurs se voient en plus de se parler.

Ne vous gênez pas d’opérer en simplex car même s’il y a le répéteur en attente, il n’est pas nécessaire de passer par ce dernier pour avoir du plaisir. Je vous ai déjà mentionné qu’au début des activités vidéo dans la région de Québec les transmissions se faisaient en simplex sur différentes fréquences :439.250, 437.760 ou 434.000 MHz ou autres selon les besoins. Même aujourd’hui il n’est pas rare de voir 2 amateurs communiquer entre eux en simplex sans passer par la répétitrice.

Comme vous pouvez le constater, il n’y a rien de sorcier là-dedans. Il ne s’agit pas d’inventer les boutons à quatre trous mais de mettre simplement en application ce qui fut déjà inventé par d’autres.

Les origines...

Ces émissions de vidéo étaient jadis populaires dans les années 50 et 60 chez nos confrères amateurs d’Angleterre. On peut imaginer leurs équipements à valves comme ils les décrivaient à l’époque. Le mot Amateur signifiait quelque chose à ce moment-là. Contrairement à ce qu’on pouvait penser, nos voisins les Américains étaient peu présents durant cette même période.

Je ne sais pas si vous avez eu la chance de feuilleter quelques articles parues durant ces années dans les VHF/UHF Handbook du RSGB, Radio Society of Great Britain, mais vous y auriez découvert une mine d’information concernant la TV amateur, ces derniers faisant office de pionniers dans ce domaine. La figure suivante représente une page couverture d’une revue A5 publiée aux USA dans les années 70.


Ces petites revues étaient écrites de façon artisanale,mais contenait beaucoup de renseignements sur le sujet traité avec la philosophie nord-américaine et une technologie appropriée pour l’époque.


Je vous invite à visiter certains sites d’ATV sur Internet en passant par RAQI ou autre. Vous y découvrirez tous les aspects de ce mode de communication avec milliers d’articles, de photos, de reportages et de schémas. Vous y verrez des choses tout à fait fascinantes et y constaterez l’ingéniosité dont font preuve certains groupes ou individus et cela dans toutes les régions du monde.

Il existe encore certaines revues mensuelles qui traitent de TV amateur dont ATV Quartely entre autre. Je pense également à A5 qui fut jadis populaire dans les années 70 et 80. J’ignore si cette dernière existe aujourd’hui car avec Internet...

Il existe également beaucoup de documentation dans les différents Handbook de ARRL qu’ils soient récents ou non. Donc la documentation ne manque pas dans ce domaine et vous n’avez pas d’excuses !

Les émissions via répéteurs

Si vous décidez de poursuivre vos expériences en vidéo et décidez d’aller voir ce qui se passe sur le relais, alors là il vous faudra vous procurer un convertisseur à 1200 MHZ.

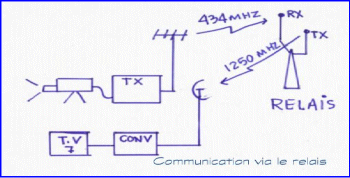

Voyons d’abord le fonctionnement d’une émission via le répéteur.


Vous transmettez à 434.000 MHz. Le relais vous capte à cette fréquence et la retransmet à 1250.MHz. De là vous captez le signal à 1250 via un convertisseur qui vous amène au canal 7 ou 8 de votre TV. N’est-ce pas simple ?

Vous vous lancez sérieusement ?

Vous avez décidé de capter des images du relais ATV! Je vous conseille de vous procurer un convertisseur à 1200 MHz de P.C. Electronic entre autre, car essayer de le monter soi-même à partir de pièces que vous tentez de ramasser ou d’acheter neuves s’avèrera une tâche difficile étant donné la difficulté de se procurer ces mêmes pièces d’une part et le montant qu’il vous en coûtera.

Le convertisseur dont il est question ici coûte environ de 100 à 150 dollars canadien et est sous forme de kit. Les instructions sont claires et il est facile de le monter avec un minimum de connaissance. Vous pourrez surveiller le marché usagé,car parfois il s’en présente un à l’occasion.


La figure précédente illustre le convertisseur dont on parle ici et fut monté dans une boîte avec couvercle scellé. Une fois cette étape franchie, vous pouvez agir de deux façons pour l’installer.

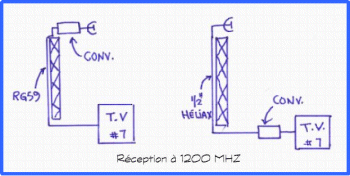

La première sera de l’installer en haut de votre pylône près de l’antenne de réception. L’alimentation DC se fera par le coaxial.

La deuxième façon serait de placer le convertisseur dans votre shack.. Là par contre il faudra installer du coaxial de type Alucel avec un diamètre de ½ po. au moins pour rejoindre l’antenne afin de minimiser les pertes qui sont très élevées à ces fréquences sinon vous y verrai que de la poudrerie !


La figure précédente vous permet de mieux saisir la façon d’installer le convertisseur.

Si vous installer du coaxial de type Héliax, il vous faut prévoir débourser quelques sous pour les connecteurs qui sont dispendieux et peu facile à trouver. Vous devinez que la majorité des amateurs optent pour la solution du convertisseur monté à l’extérieur pour des raisons évidentes.

Maintenant passons du côté des antennes. Si vous faites uniquement des émissions en simplex, la même antenne servira pour la transmission et la réception. Il sera nécessaire d’installer un "beam" de quelques éléments (de 4 à 6 ) suffiront pour vous donner pleine satisfaction pour des contacts locaux à moins que vous soyez vraiment défavorisé au point de vue géographique.

Il y a suffisamment de documentation et de disponibilité sur le marché que ce soit du côté neuf ou usagé pour ce type d’antennes que je ne m’attarderai pas sur ce sujet

Fabriquez en une ou achetez-en une, le choix vous appartient. Si vous installer une ou des Yagis de 8,10,11 éléments vos chances de succès seront évidemment plus grandes, tous en conviennent.

D’autre part si vous désirer capter le relais, il y a le côté achat à envisager, mais trouver des "beams" de plusieurs éléments à 1200 MHZ n’est pas facile et à quel prix !

La majorité des amateurs se sont fabriqués des antennes de réception à cette fréquence que ce soit de type Yagi de 12 ou 15 éléments, des coupoles, des "corners reflectors", etc. Ces antennes furent construites pour quelques dollars avec pièces de cuivre ou d’aluminium. Demandez de l’aide, tous ont en main les dimensions et la façon de les construire.

Je peux vous suggérer un modèle qui ne coûte rien à construire et qui a fait ses preuves à plusieurs occasions. La figure suivante vous présente l'antenne une fois construite :


Prenez une plaque Hammond de 19 pouces par 9 à 10 pouces de hauteur, percez un trou de ½ pouce de diamètre, glissez un bout de coaxial dans le trou et soudez un dipôle au bout. Le dipôle est fait de deux bouts de fil de cuivre de 2.2 pouces. Un côté est soudé au "shield" et l’autre côté au vivant du coaxial.

Ajustez le dipôle pour obtenir le foyer. Faites-vous aider par un confrère pour l’ajustement afin d’obtenir le maximum de signal provenant du relais.

Un "corner reflector" selon les théoriciens est une antenne qui est faite pour des fréquences de 400 à 900 MHz environ et non pour 1200 et plus. Alors vous me direz pourquoi ce type d’antenne à 1200 ? Je ne vous le répéterez jamais assez, essayez et défiez les théories, parfois ça fait du bien et ça fonctionne !

Enfin, je vous parle du jargon utilisé pour qualifier la qualité d’un signal reçu. Les termes utilisés sont de ce type : P0 signifie pas de réception(neige), jusqu’à P5 ou le signal est sans faille (broadcast quality ) comme disent nos voisins.

Pour conclure

Alors j’ose espérer que ces quelques lignes ont su piquer votre curiosité et que j’ai été assez clair sur l’ensemble des sujets traités. Si je peux vous aider, faites-moi signe ! Ne vous gênez pas de m’envoyer vos commentaires !
