L'installation d'un pylône DMX
Par Carl VA2ZP

Enfin la belle saison est de retour ! Ce qui signifie aussi pour nous les Radioamateurs, la saison pour installer des nouvelles antennes, faire de l’entretien sur nos installations et surtout en profiter pour installer un nouveau pylône.

Après plusieurs expériences d’érections de pylône, certaines, à la limite de la catastrophe ! J’ai enfin découvert une technique très simple et solide, même " FOOL-PROOF ".

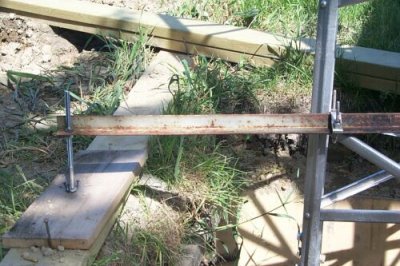

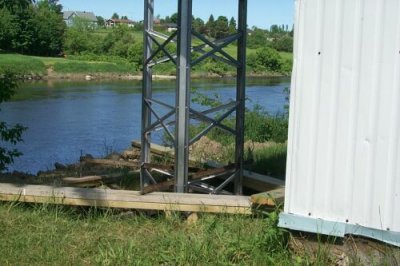

Le but de l’exercice est d’installer la première section avec les pattes dans le béton et de sécuriser le tout de façon à ce que ça reste stable et au niveau, le temps de couler le béton et que ce dernier durcisse. Pour ce faire, j’ai utilisé deux " fer-angles " d’environ 40 pouces fixés temporairement à la base de la section à l’aide de " U-Bolts " raccordés au centre avec un écrou en forme de " T ". Chaque extrémités étant préalablement percées pour recevoir une tige filetée ou un écrou avec suffisamment de filets pour pouvoir s'ajuster au niveau. Chacune d’elles, ayant deux boulons afin de les sécuriser une fois ajustées. Ensuite, il suffit d’installer une base en bois ou autre matériaux assez solide pour y déposer les pivots (tiges filetées).

Ensuite, à l’aide d’un niveau de 4 pieds, il est facile d’ajuster les trois faces du pylône en déposant le niveau sur deux extrémités des pattes principales. Une fois cette opération terminée, on peut procéder à l’installation de l’armature pour le béton si nécessaire (Voir les spécifications du manufacturier). Rappelez-vous que l’installation d’un pylône est une opération délicate et parfois périlleuse où une simple inattention ou négligence peut s’avérer catastrophique. Donc, prenez le temps de bien faire les choses avec toutes les mesures de sécurité qui s’imposent.

Bonne chance dans vos travaux et au plaisir de se parler sur l’air.

73 de Carl VA2ZP
