Projet : Pulseur Phase II
Par Réal VE2AEW

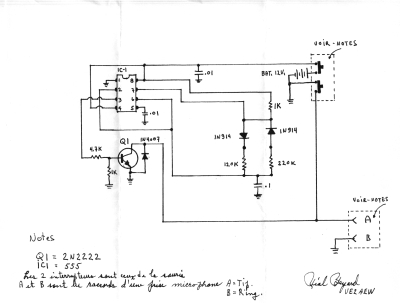

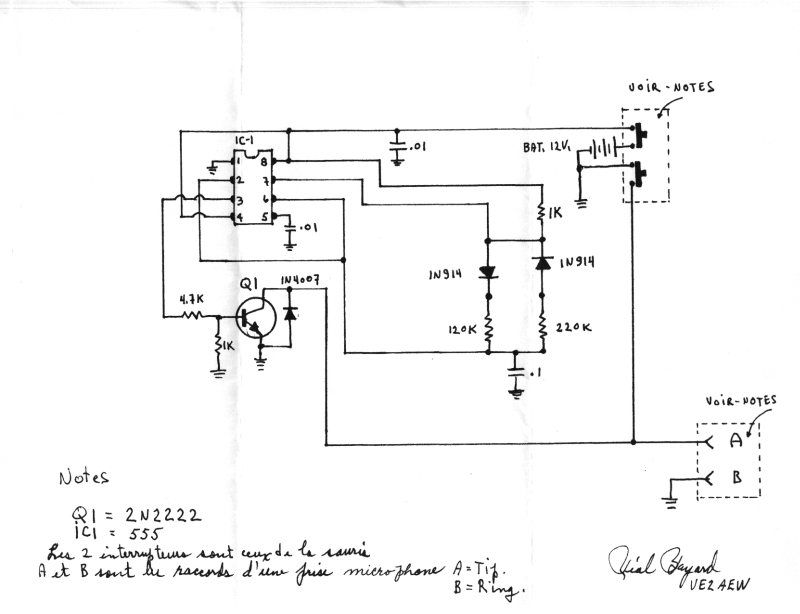

Le projet est inspiré du diagramme que Claude VE2BUB présente sur le site de Radioamateur.ca, qui est documenté par Michel VA2ZZ. Je les remercie. Sans eux, ce projet n'aurait jamais pris forme.

Le but est d'installer à l'intérieur d'une vieille souris d'ordinateur le pulseur. En utilisant les deux interrupteurs de la souris il vous sera possible au choix de syntoniser votre ampli soit en mode continu ou en mode pulsé, selon l'interrupteur que vous actionnerez.

Certain modèle de souris offre suffisamment d'espace pour utiliser une pile de 9 volts. Sinon utilisez une pile de 12 volts type 23A sans aucune autre modifications.

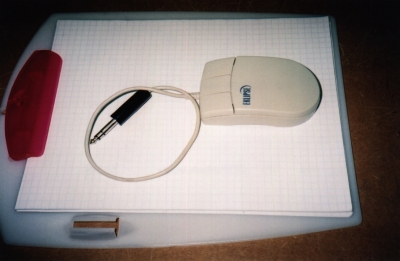

Les photos ci-dessous vous montre un aperçu du montage.

Il faut d'abord vider la souris de son contenu en ne conservant que les deux interrupteur, et la prise pour le câble.

Ensuite on meule tout le côté du circuit imprimé. Gardez la partie du centre pour la pile. C'est la partie qui offre le plus haut en dégagement.

Bon bricolage et 73 de Réal VE2AEW.
