Filtre basse fréquence 700Hz ultra-sélectif
Par Bernard F6BCU

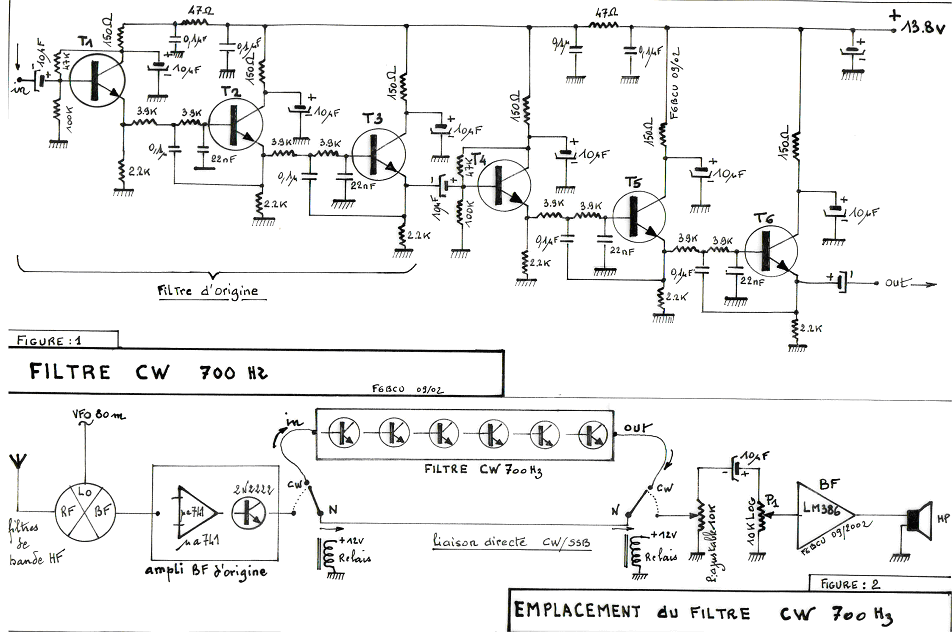

Voici sous l'intitulé filtre CW en lettrine ci-dessous un article sur le filtre CW. Il est repairé figure 1 sur le dessin du bas sous le titre : "filtre d'origine".

Ce filtre CW va s'intercaler entre le circuit ampli B.F. d'origine et le LM386 (figure 2 sur le dessin du haut). Il doit sa provenance d'une publication tirée de l'ARRL, présentant la particularité d'être réglé pour que toutes les fréquences supérieures à 1000 Hz soient éliminées (cut off), pour une valeur des résistances du filtre déterminées pour 3.3 K. Dans notre schéma la valeur est portée à 3.9 K et le "cut off " est ramené à 800 Hz. En pratique le 700 Hz passe le mieux, et vous pourriez jouer sur cette valeur de résistance pour adapter le filtre à d'autres bandes passantes en CW ou SSB. La chaîne audio d'origine comme nous le précision dans nos articles précédents était tirée des documents du DARC (Junge und Ausbildung) et le µa741 était considéré à l'époque comme fonctionnant en filtre actif CW.(Un peu large, mais très bon pour la SSB).

De toute façon l'efficacité de notre filtre n'est pas à démontrer, deux exemplaires ont été testés après câblage, le QRM diminue notablement. Un " pic " sur 700 Hz est nettement perceptible auditivement, le bruit blanc large bande généré par les étages précédents est complètement éliminé.

Bien que trois transistors 2N2222 (ou 2N3904 d'un hFe sensiblement identique) soient utilisés, un par cellules BF le gain reste voisin de 1. Si nous consultons la figure 2, un relais 2 R/T, ou 2 relais 1 R/T ( 12 volts, miniature) assure le passage CW ou SSB ; un petit commutateur en façade du poste détermine le choix de la bande CW, SSB.

Résultats d'une bidouille

La partie du filtre d'origine T1, T2, T3 équipe actuellement le transceiver QRP/CW 80 et 40 m. Ce filtre est très efficace, mais il y avait mieux. Nous avions déjà testé des filtres équipés de résonateurs B.F centrés sur 8oohz, un autre montage de l'ARRL avec les filtres 88 ou 100 mH. La différence est énorme. Ce type de filtre est comparable à un Filtre à quartz spécial CW très pointu à l'accord mais beaucoup moins rauque à l'écoute.

Par pure curiosité, nous avons accouplé en série 2 filtres à 700 Hz. La surprise fut de taille. Nous avions enfin la super sélectivité recherchée, l'écoute devient agréable, le rapport signal reçu sur bruit de fond : magistral, la note CW QRP sort du bruit de fond ; quant à la largeur de la bande passante c'est 1, 3 kHz après mesure. Pour nos récepteurs 80 et 40 mètres à conversion directe ce filtre audio CW dans sa simplicité est certainement un des meilleurs rencontrés.

Facile à reproduire d'un gain de 1, aucune instabilité ne s'est manifestée à l'usage. Il est câblé en l'air directement sur une plaquette de 4 x 12 cm. Les transistors utilisés sont au choix le BC547( a, b, c), le 2N2222 ou le 2N3904. La tension d'alimentation de 11 à 15 volts sans problème.

Emplacement du filtre CW dans la chaîne BF

Nous avons inséré le filtre CW entre le 2N2222 et le LM386, commutation par relais : position normale (N) ou CW étroite 700 Hz. Il faut impérativement insérer la résistance ajustable P de 10 kOhms Pour prérégler le niveau d'attaque du signal sur le LM 386. P1 est le potentiomètre de commande de gain en façade du transceiver QRP.

REMARQUE :
Dans le transceiver 20 m QRP/CW N°1 (description août 2002 sur amat-radio) le filtre CW est un C.I. MC1458. calibré sur une autre fréquence BF, il y a incompatibilité d'essai avec notre filtre CW 700Hz, les résultats sont médiocres et l'atténuation des signaux reçus importante due aux différentes bandes passantes B.F.

Construction

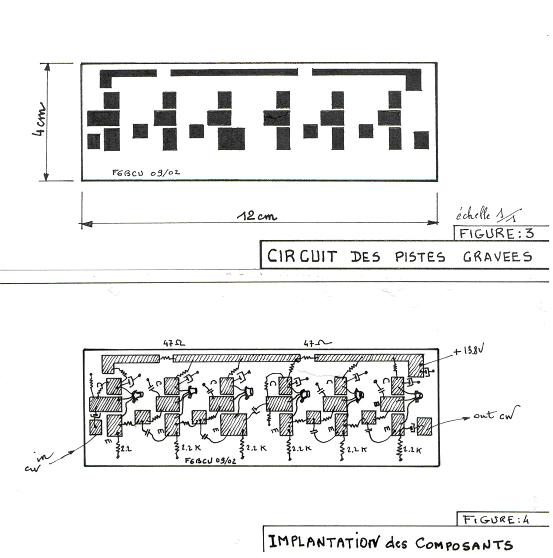

La figure 3 (image au dessus) représente les pistes gravées à la mini fraise (Dremel) ou passées au perchlorure. Nous recommandons cependant de laisser un certain plan de masse en cas d'utilisation d'époxy ou de bakélite cuivré simple face. Avec du double face le plan inférieur servira de masse et les retours de masse seront percés. Une 3ème méthode est possible la plus simple découper des rectangles en bakélite cuivrée de 6 x 6 mm et les coller à la colle " Glue 3 " directement sur le plaquette cuivrée simple face. C'est le montage radio-club facile et résistant.

L'implantation des composants est donnée figure 4 (image au dessus). Le montage n'est pas du super miniature, les composants sont disposés à plat comme sur la figure 1 et dans le même ordre.

Conclusion

Ce filtre CW est enfin la solution simple pour trafiquer confortablement entre la position normale où la SSB est audible et la position CW bande étroite. Avec le filtre CW, la SSB est incompréhensible, noyée dans les sons graves, mais la CW est claire et agréable à entendre. Essayez le et vous serez convaincus !
