Table d'atténuation des câbles coaxiaux
Par Pascal VA2PV
Voici la liste des câbles coaxiaux avec leurs atténuations par 100 pieds (30 mètres) selon la
fréquence d'utilisation. Le choix d'une ligne de transmission est très importante dans
l'installation d'une station. Un mauvais choix pourrait s'avérer coûteux en perte (dB) ou coûteux
en argent. Par exemple, si vous installez du RG-58 sur un appareil UHF (440.000 Mhz) et que vous
avez 100 pied de câble coaxial, vous allez perdre 10.5 dB seulement dans la ligne de transmission,
ce qui est l'équivalent du gain obtenu avec une bonne antenne Yagi. Il serait aussi stupide
d'installer du câble LDF4 pour une antenne sur 80 mètre (3.800 mhz). Vous pouvez vous fier sur ce
tableau pour faire votre choix. Attention c'est câble n'ont pas tous la même impédance et encore
moins le même coût par mètre (ou pied).
Atténuation en db/100 pieds (30 mètres)(MHz)
|
Types de câbles
|
Fréquences (MHz)
|
| 1.0 |
10 |
50 |
100 |
200 |
400 |
900 |
1000 |
3000 |
5000 |
| 6A / 212 |
.26 |
.83 |
1.9 |
2.7 |
4.1 |
5.9 |
6.5 |
9.8 |
23.0 |
32.0 |
| 8 mini / 8x |
|
1.1
|
2.5 |
3.8 |
5.4 |
7.9 |
8.8 |
13.0 |
26.0 |
|
| LMR-240 |
.24 |
.76 |
1.7 |
2.4 |
3.4 |
4.9 |
7.5 |
7.9 |
14.2 |
18.7 |
| 8 / 8A / 10A / 213 |
.15 |
.55 |
1.3 |
1.9 |
2.7 |
4.1 |
7.5 |
8.0 |
16.0 |
27.0 |
| 4XL811A, FLEXI 4XL |
|
|
0.9 |
1.4 |
1.8 |
2.6 |
4.2 |
4.5 |
|
13.0 |
9913, 9086, 9096
|
|
|
0.9 |
1.4 |
1.8 |
2.6 |
4.2 |
4.5 |
|
13.0 |
| LMR-400 |
|
|
0.9 |
1.2 |
|
2.5 |
4.1 |
4.3 |
|
|
| LMR-500 |
|
|
0.7 |
1.0 |
|
2.0 |
3.2 |
3.4 |
|
|
| LMR-600 |
|
|
0.6 |
0.8 |
|
1.4 |
2.5 |
2.7 |
|
|
| 8214 |
|
.60 |
1.2 |
1.7 |
2.7 |
4.2 |
|
7.8 |
14.2 |
22.0 |
| 9095 |
|
|
1.0 |
1.8 |
2.6 |
3.8 |
6.0 |
7.5 |
|
|
9, 9A, 9B, 214
|
.21 |
.66 |
1.5 |
2.3 |
3.3 |
5.0 |
7.8 |
8.8 |
18.0 |
27.0 |
11, 11A, 12, 12A, 13, 13A,
216
|
.19 |
.66 |
1.6 |
2.3 |
3.3 |
4.8 |
|
7.8 |
16.5 |
26.5 |
14, 14A, 217
|
.12 |
.41 |
1.0 |
1.4 |
2.0 |
3.1 |
|
5.5 |
12.4 |
19.0 |
17, 17A, 18, 18A, 218, 219
|
.06 |
.24 |
.62 |
.95 |
1.5 |
2.4 |
|
4.4 |
9.5 |
15.3 |
55B, 223
|
.30 |
1.2 |
3.2 |
4.8 |
7.0 |
10.0 |
14.3 |
16.5 |
30.5 |
46.0 |
| 58 |
.33 |
1.2 |
3.1 |
4.6 |
6.9 |
10.5 |
14.5 |
17.5 |
37.5 |
60.0 |
| 58A, 58C |
.44 |
1.4 |
3.3 |
4.9 |
7.4 |
12.0 |
20.0 |
24.0 |
54.0 |
83.0 |
| 59, 59B |
.33 |
1.1 |
2.4 |
3.4 |
4.9 |
7.0 |
11.0 |
12.0 |
26.5 |
42.0 |
| 62, 62A, 71A, 71B |
.25 |
.85 |
1.9 |
2.7 |
3.8 |
5.3 |
8.3 |
8.7 |
18.5 |
30.0 |
| 62B |
.31 |
.90 |
2.0 |
2.9 |
4.2 |
6.2 |
|
11.0 |
24.0 |
38.0 |
| 141, 141A, 400, 142, 142A |
.30 |
.90 |
2.1 |
3.3 |
4.7 |
6.9 |
|
13.0 |
26.0 |
40.0 |
| 174 |
2.3 |
3.9 |
6.6 |
8.9 |
12.0 |
17.5 |
28.2 |
30.0 |
64.0 |
99.0 |
| 178B, 196A |
2.6 |
5.6 |
10.5 |
14.0 |
19.0 |
28.0 |
|
46.0 |
85.0 |
100 |
| 188A, 316 |
3.1 |
6.0 |
9.6 |
11.4 |
14.2 |
16.7 |
|
31.0 |
60.0 |
82.0 |
| 179B |
3.0 |
5.3 |
8.5 |
10.0 |
12.5 |
16.0 |
|
24.0 |
44.0 |
64.0 |
| 393, 235 |
|
.6 |
1.4 |
2.1 |
3.1 |
4.5 |
|
7.5 |
14.0 |
21.0 |
| 402 |
|
1.2 |
2.7 |
3.9 |
5.5 |
8.0 |
|
13.0 |
26.0 |
26.0 |
| 405 |
|
|
|
|
|
|
|
22.0 |
|
|
| LDF4-50A |
.06 |
.21 |
.47 |
.68 |
.98 |
1.4 |
2.2 |
2.3 |
4.3 |
5.9 |
| LDF5-50A |
.03 |
.11 |
.25 |
.36 |
.53 |
.78 |
1.2 |
1.4 |
2.5 |
3.5 |

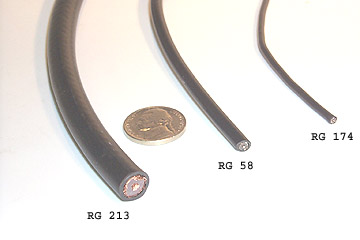

Voici une photo montrant la différence de taille entre 3 types de câbles coaxiales commun.
|
|
