Deux petites antennes à faire soi-même
Par Martin VE2BQA

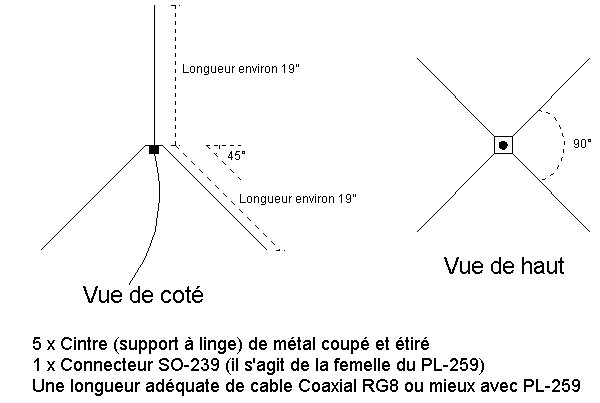

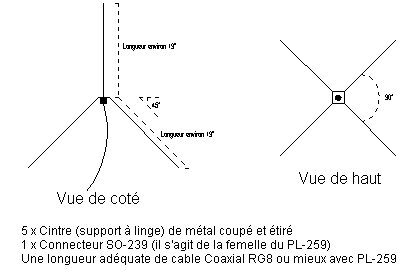

L'antenne "ground plane"


Il s'agit d'un modèle un peu plus performant que l'antenne dipôle verticale présenté plus loin. Ceci du au fait que son plan de mise à la terre est mieux constitué.

La base de cette antenne est constituée à partir d'un connecteur SO-239 tel que ceux que l'on retrouve sur la face arrière des radio. Voici un schéma illustrant le modèle de connecteur :


Prenez vos mesures et couper une longueur d'environ 20 pouces du support à linge métallique. Il se peut que vous ayez à redresser les parties courbés sur le support afin d'avoir une tige droite. Effectuez la même opération afin d'obtenir 5 tiges droites métalliques.

Insérer la première tige dans le trou central (pas du coté où le câble coaxial se connecte, de l'autre coté) du connecteur et souder le tout ensemble avec un fer à souder d'une bonne puissance. Laisser bien prendre l'étain afin d'éviter les soudures froides.

Pour les 4 autres tiges, pliez une extrémité de façon à former un petit crochet qui se prendra dans chacun des 4 trous du connecteur SO-239. Souder chaque tiges en vous assurant d'avoir un angle d'environ 45 degrés tel qu'illustré par la figure initiale. Encore une fois, assurez-vous d'avoir une bonne soudure.

Brancher ensuite votre radio et un TOS sur un câble coaxial qui sera raccordé au SO-239 de l'antenne. Syntoniser la fréquence 146.500Mhz et transmettez avec une puissance d'au moins 5 watts en n'oubliant pas de vous identifié comme étant à l'essai. Vérifier votre taux d'ondes stationnaires et couper la tige rayonnante (celle du haut) par tranche de 1/8 de pouces jusqu'à obtenir le taux d'ondes stationnaire le plus bas. Couper aussi les 4 tiges de "ground" selon la même longueur coupée sur la tige rayonnante.

Finalement, je vous conseille d'appliquer une laque protectrice sur l'antenne afin d'éviter la corrosion. Protéger aussi le connecteur PL-259 du câble coaxial afin d'éviter l'infiltration d'eau.

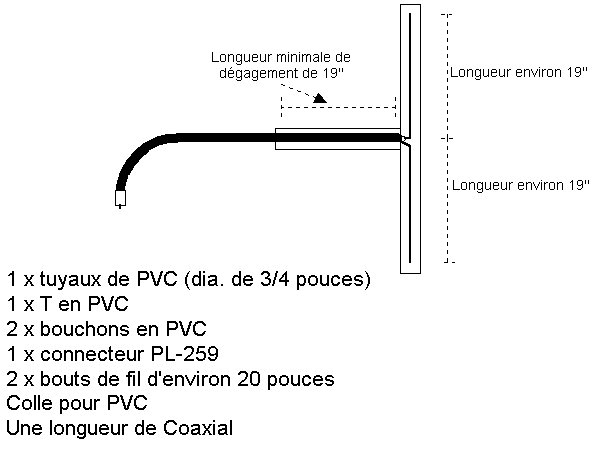

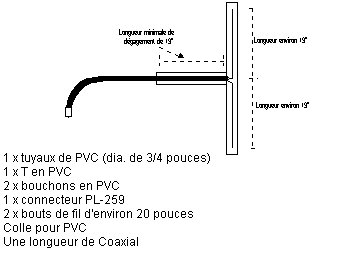

L'antenne dipôle élémentaire


Il s'agit du modèle d'antenne le plus rudimentaire.

Sur un câble coaxial, installer à une extrémité du câble votre connecteur PL-259 et laisser l'autre extrémité sans terminaison. Dénuder environ 1 pouce de cette extrémité et séparer la gaine (le "shield") et le vivant (le centre). Passez le câble à travers un tuyau de PVC d'une longueur minimale de 19 pouces. Ceci afin de permettre un bon dégagement et un bon rayonnement de l'antenne dans le cas où un obstacle se trouverait près de l'antenne une fois installée.

Souder le vivant sur un bout de fil d'environ 20 pouces. Souder ensuite la gaine sur un autre bout de fil d'environ 20 pouces. Assurez-vous qu'aucun contact électrique ne soit présent entre les soudures, les cotés de la gaine et le vivant. Isoler le tout avec du ruban non conducteur en vous assurant toujours d'avoir de bonne soudure.

Passer vos deux bouts de fil dans le " T " en PVC de façon à ce que le vivant soit vers le haut et le "ground" soit vers le bas. Passer ensuite un tuyau de PVC d'environ 20 pouces (la longueur doit être plus grande que celle du conducteur en son centre) autour du vivant de façon à tenir le fil vers le haut et faite la même chose avec le "ground" vers le bas. Ne collez pas tout de suite vos tuyau car vous devez ajuster l'antenne à la longueur idéale.

Pour l'ajustement final, référez-vous à la procédure de l'antenne précédente. Le principe est le même, vous coupez petit peu par petit peu les deux extrémités jusqu'à atteindre le TOS le plus bas.

Lorsque tout est bien ajusté, collez les joints à l'aide de la colle à PVC et placer les deux bouchons sur les extrémités.

Bon bricolage!
